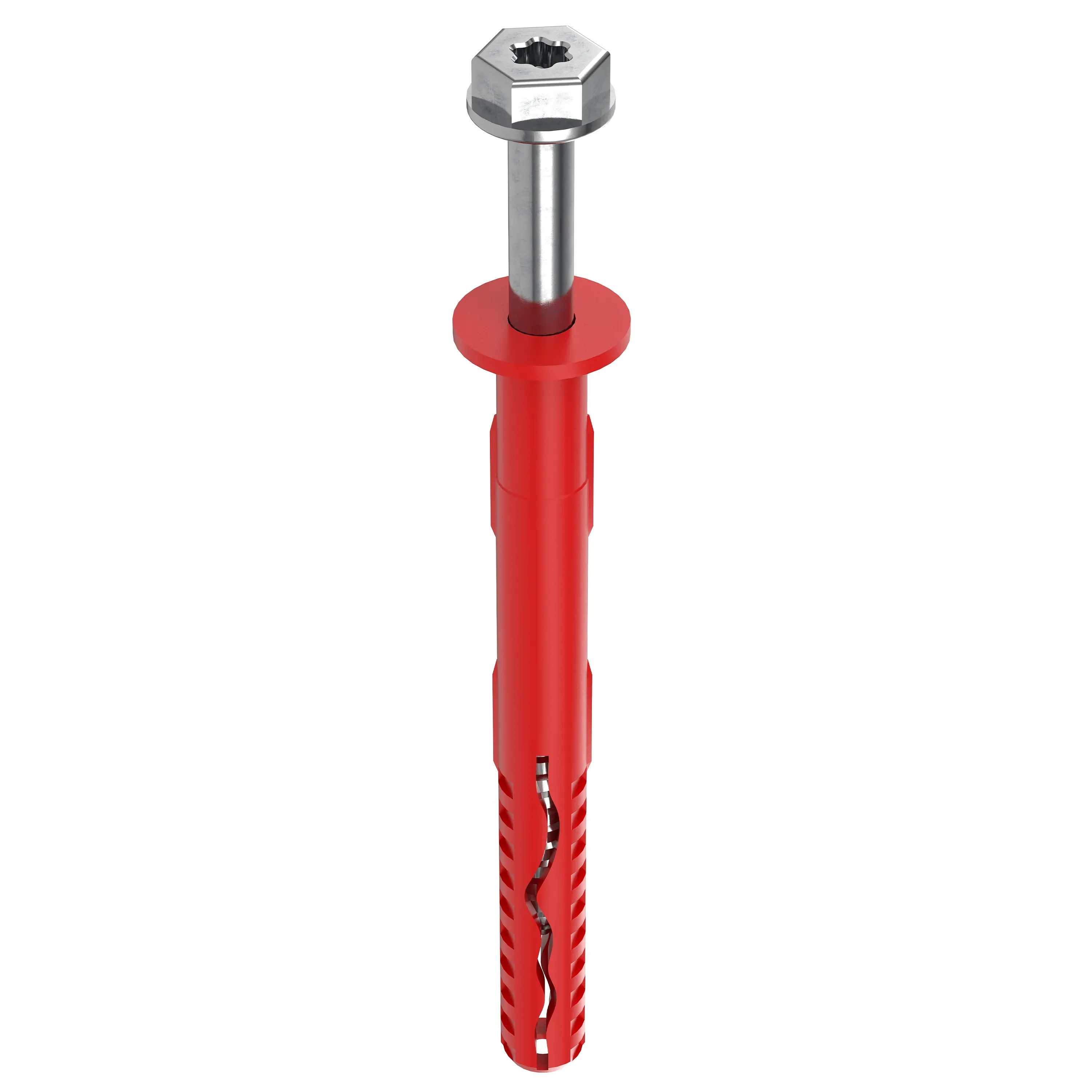

TOX Rahmendübel Fassad XL KB 14/180 mit Schraube
Der TOX Rahmendübel Fassad XL KB 14/180 dient der sicheren Befestigung von Fassaden- und Dachunterkonstruktionen in Beton, Vollstein, Lochstein und Porenbeton. Durch seine Länge von 180 mm eignet er sich auch für Befestigungen durch stärkere Anbauteile und Dämmschichten.
Die 2-fach-Spreizung verteilt die Kräfte gleichmäßig im Verankerungsgrund. Eine Drehsicherung erleichtert die Montage, während der Kragenbund zur thermischen Trennung beiträgt und den direkten Kontakt zwischen Schraube und Anbauteil reduziert.

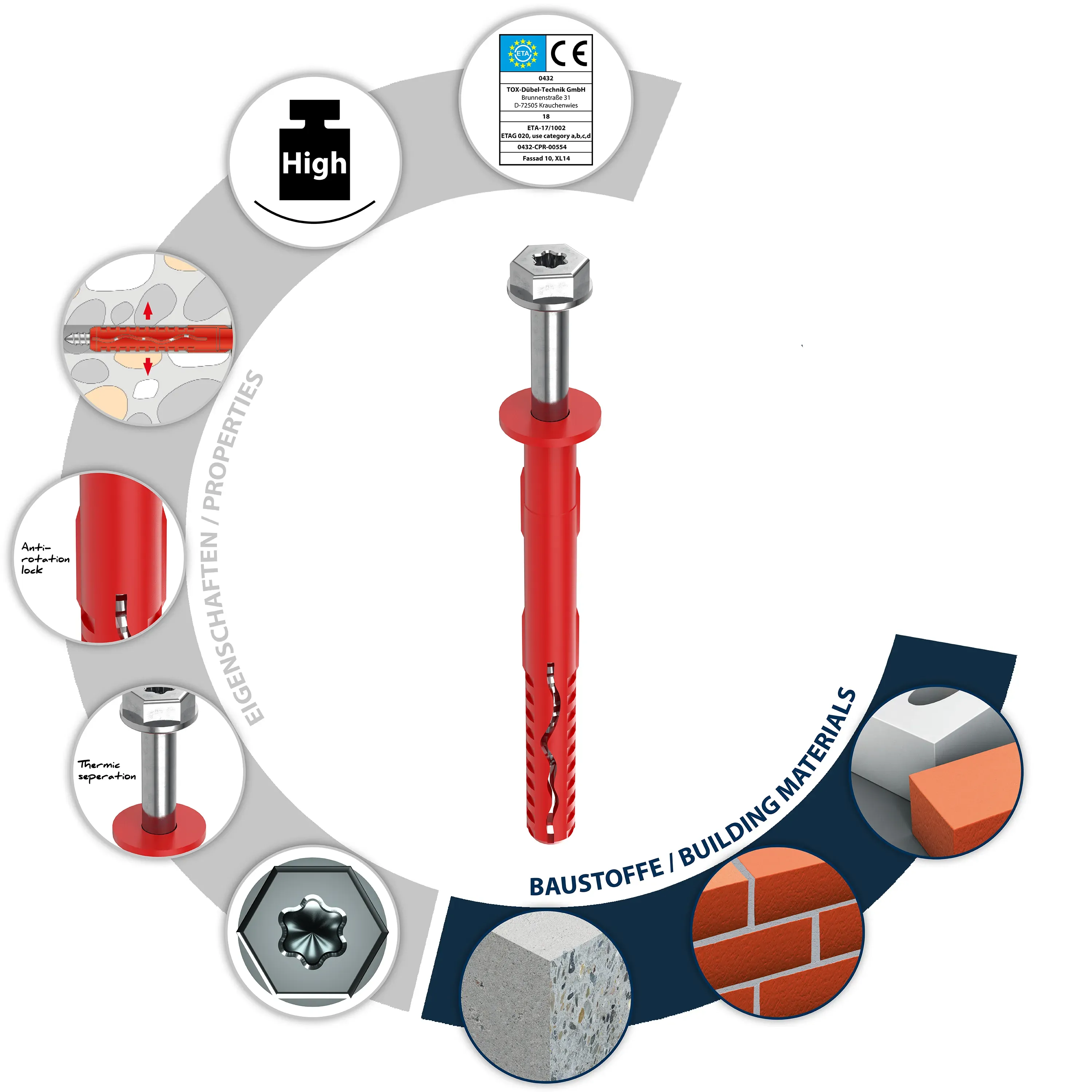

Produktmerkmale
Rahmendübel 14 x 180 mm mit passender Schraube 10 x 190 mm
Hohes Biegemoment für belastbare Rahmenbefestigungen
Optimale Kraftverteilung durch 2-fach-Spreizung
Drehsicherung für eine kontrollierte Montage
Kragenbund zur thermischen Trennung und Vermeidung von Kontaktkorrosion
Schraubenantrieb SW 17 und TX50
Bauaufsichtlich zugelassen nach ETA-17/1002
Anwendungsbereiche
Befestigung von Fassadenunterkonstruktionen
Verankerung von Dachunterkonstruktionen
Rahmenbefestigungen in Beton und Vollstein
Befestigungen in Mauerziegeln, Lochsteinen und Porenbeton
Technische Merkmale
Artikeltyp: Rahmendübel
Marke: TOX
Modell: Fassad XL KB 14/180
Material Dübel: Kunststoff
Montagetechnik: Schrauben und Spreizen
Dübeldurchmesser: 14 mm
Dübellänge: 180 mm
Bohrerdurchmesser: 14 mm
Minimale Bohrlochtiefe: 85 mm
Minimale Verankerungstiefe: 70 mm
Passende Schraubengröße: 10 x 190 mm
Schraubenantrieb: Außensechskant SW 17 und Innenantrieb TX50
Dübel mit Rand: Ja
Dämmteller: Nein
Geeignete Baustoffe: Beton, Mauerziegel, Kalksandvollstein, Hochlochziegel, Kalksandlochstein und Porenbeton
Nicht geeignet für: Naturstein, Gipskarton-, Gipsfaser- und sonstige Plattenbaustoffe
Zulassung: ETA-17/1002
Inhalt: 1 Stück
FAQ | Häufige Fragen zum TOX Fassad XL KB 14/180
Wofür wird der TOX Fassad XL KB verwendet?
Der Rahmendübel dient zur Befestigung von Fassaden- und Dachunterkonstruktionen in geeigneten massiven und gelochten Baustoffen.
Für welche Baustoffe ist der Dübel geeignet?
Er kann in Beton, Mauerziegeln, Kalksandvollstein, Hochlochziegeln, Kalksandlochstein und Porenbeton eingesetzt werden. Die Vorgaben der Zulassung und die Beschaffenheit des Verankerungsgrundes sind zu beachten.
Welcher Bohrer wird benötigt?
Für die Montage ist ein Bohrer mit 14 mm Durchmesser erforderlich. Das Bohrloch muss mindestens 85 mm tief ausgeführt werden.
Wie tief muss der Dübel verankert werden?
Die minimale Verankerungstiefe beträgt 70 mm. Die erforderliche Bohrlochtiefe ist mit mindestens 85 mm angegeben.
Welche Schraube passt zum Rahmendübel?
Der Fassad XL KB 14/180 ist auf eine Schraube mit 10 mm Durchmesser und 190 mm Länge abgestimmt. Die Schraube kann mit SW 17 oder TX50 angetrieben werden.
Welche Funktion hat die 2-fach-Spreizung?
Die beiden Spreizzonen verteilen die eingeleiteten Kräfte im Verankerungsgrund und unterstützen einen sicheren Halt in unterschiedlichen Baustoffen.
Besitzt der Dübel einen Dämmteller?
Nein. Es handelt sich um einen Rahmendübel mit Kragenbund, jedoch ohne Dämmteller.
Was muss bei sicherheitsrelevanten Befestigungen beachtet werden?
Bemessung, Montage und zulässige Belastung müssen entsprechend der ETA-17/1002, dem jeweiligen Verankerungsgrund und den Herstellerangaben erfolgen.
