ACO Drain Multiline Seal in V 100 S Typ 5.1 ohne Rost 0,5 m Zarge Stahl verzinkt 4 mm
-
Staffelpreise

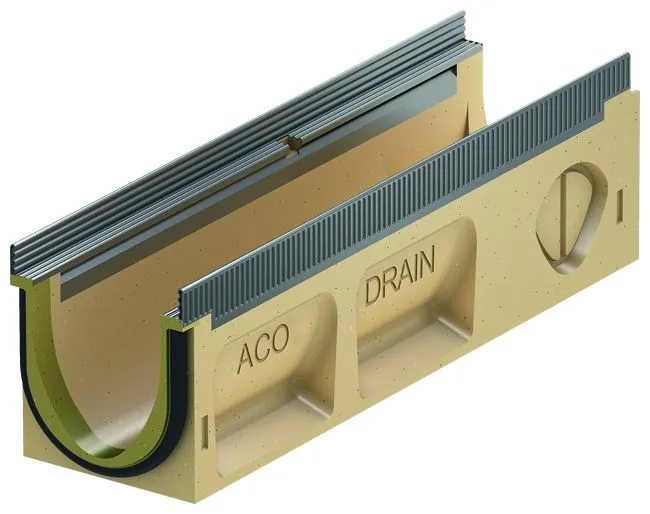

ACO Rinnenkörper Multiline Seal in V 100 S Typ 5.1 ohne Rost 0,5 m Zarge Stahl verzinkt
Der ACO DRAIN® Multiline Seal in V 100 S Rinnenkörper Typ 5.1 ist eine 500 mm lange Ausführung zur kontrollierten Ableitung von Oberflächenwasser. Mit seiner durchgehenden Einbauhöhe von 175 mm eignet er sich zur Ergänzung und Längenanpassung entsprechender Rinnenstränge.
Der frostsichere Rinnenkörper aus Polymerbeton besitzt eine serienmäßig integrierte EPDM-Dichtung am Rinnenstoß. Der V-förmige Querschnitt und die glatte Rinnensohle unterstützen den Wasserabfluss. Die Ausführung verfügt über eine Kantenschutzzarge aus verzinktem Stahl und wird ohne Rost geliefert.
Produktmerkmale
Kompakter Rinnenkörper Typ 5.1 mit 500 mm Länge
Durchgehend 175 mm Einbauhöhe
Seal-in-Technologie mit integrierter EPDM-Dichtung am Rinnenstoß
Frostsicherer Rinnenkörper aus ACO Polymerbeton
V-Querschnitt und glatte Rinnensohle für einen verbesserten Wasserabfluss
Kantenschutzzarge aus verzinktem Stahl
Schraublose Drainlock-Rostarretierung
Je nach gewähltem Rost bis zur Belastungsklasse E 600 einsetzbar
Anwendungsbereiche
Linienentwässerung von Straßen und Verkehrsflächen
Ergänzung und Längenanpassung von Multiline-Seal-in-Rinnensträngen
Ableitung von Oberflächenwasser auf befestigten Flächen
Entwässerung im Tiefbau sowie im Garten- und Landschaftsbau
Technische Merkmale
Artikeltyp: Entwässerungsrinne
Ausführung: Rinnenunterteil ohne Abdeckung
Marke: ACO
Serie: ACO DRAIN® Multiline Seal in
Modell: V 100 S
Typ: 5.1
Nennweite: DN 100
Material: Polymerbeton
Kantenschutz: Stahl verzinkt
Länge: 500 mm
Breite: 135 mm
Einbauhöhe: 175 mm
Gewicht: 9,4 kg
Belastungsklasse: Je nach Rost bis zu E 600
Rostarretierung: Drainlock, schraublos
Dichtung: Integrierte EPDM-Dichtung am Rinnenstoß
Normen: DIN EN 1433, DIN 19580
Lieferumfang: Rinnenkörper ohne Rost
FAQ | Häufige Fragen zum ACO Multiline Seal in V 100 S Typ 5.1
Was kennzeichnet die Ausführung Typ 5.1?
Der Rinnenkörper Typ 5.1 besitzt eine Länge von 500 mm und eine durchgehende Einbauhöhe von 175 mm. Dadurch eignet er sich zur Ergänzung entsprechend hoher Rinnenabschnitte.
Ist bei diesem Rinnenkörper ein Rost enthalten?
Nein, geliefert wird der Rinnenkörper ohne Abdeckung. Eine geeignete ACO Drainlock-Abdeckung muss separat ausgewählt werden.
Wie wird der Rinnenstoß abgedichtet?
Am Rinnenstoß ist serienmäßig eine EPDM-Dichtung integriert. Bei fachgerechter Montage ermöglicht die Seal-in-Technologie den Aufbau eines dichten Rinnenstrangs.
Welche Funktion hat der V-förmige Querschnitt?
Der V-Querschnitt bündelt den Wasserstrom in der Rinnenmitte. Zusammen mit der glatten Rinnensohle unterstützt dies den Wasserabfluss und die Selbstreinigung.
Bis zu welcher Belastungsklasse kann die Rinne eingesetzt werden?
Abhängig vom gewählten Rost und dem fachgerechten Systemeinbau ist eine Verwendung bis zur Belastungsklasse E 600 möglich.
Wie wird die Abdeckung befestigt?
Der Rinnenkörper besitzt die schraublose ACO Drainlock-Rostarretierung. Eine kompatible Abdeckung kann dadurch ohne separate Verschraubung eingesetzt werden.
| Hersteller | ACO |
| Anschrift | Am Ahlmannkai, 24782 Büdelsdorf |
| kundencenter@aco.com | |
| Telefon | 04331354500 |
| Länge | 500 mm |
| Breite | 135 mm |
| Stärke | 175,0 mm |
| Totalgewicht per Stück | 9,40 Kg |
| Lieferanten-Artikel-Nummer | 132342 |
| Typ | 5.1 |
-
